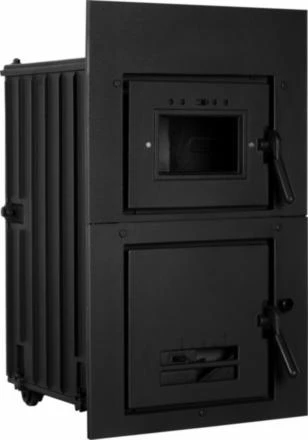

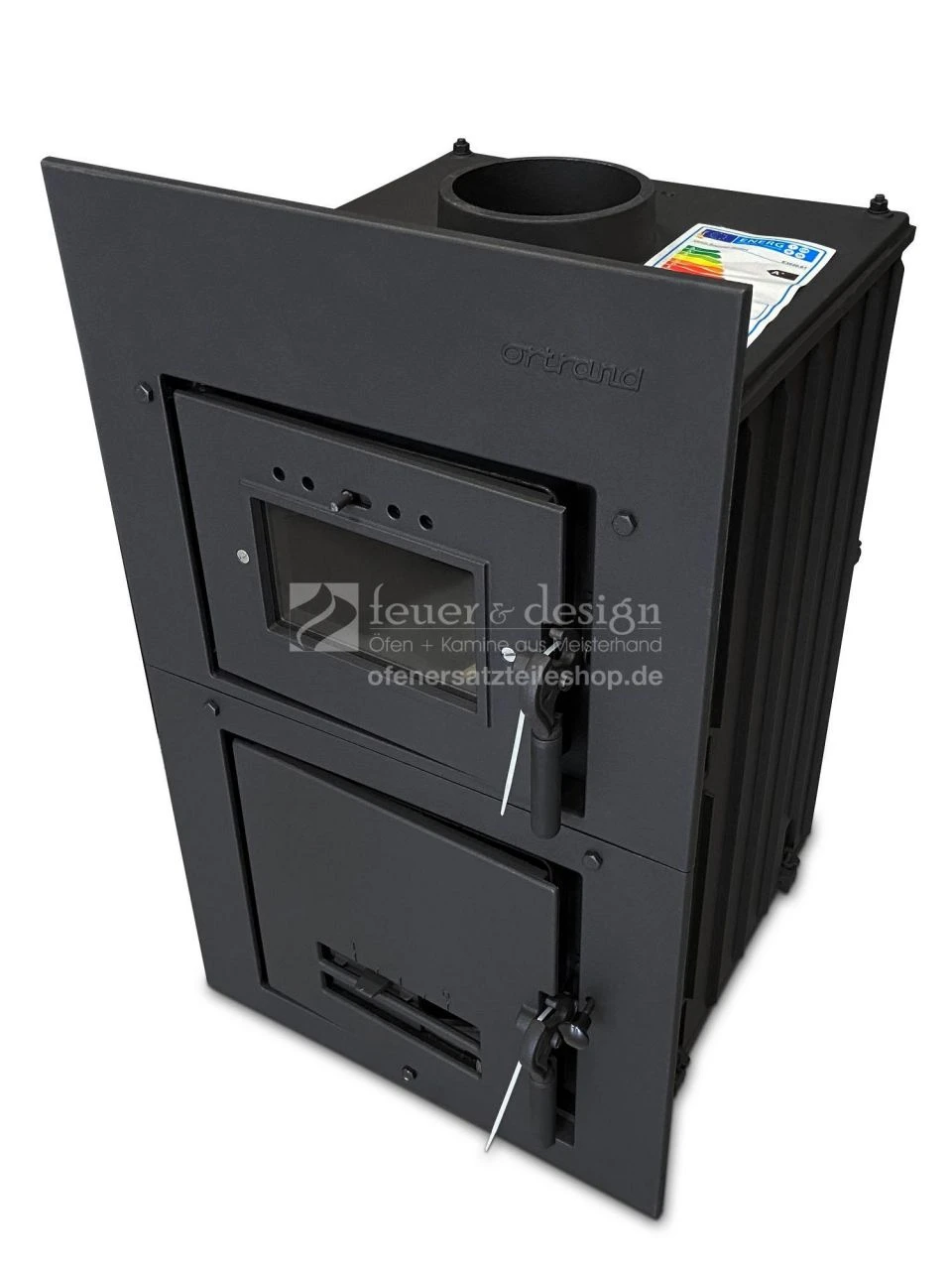

Ortrand 3020.6 1 Kachelofeneinsatz

Original Ortrand Kachelofeneinsatz 3020.6 1 mit Sichtfenster kaufen.
Ideal geeignet für den Austausch alter Kachelofenanlagen mit Ortrand Heizeinsätzen der Serien 3020.1 | 3020.4 | 3020.5, da keine Änderung der Korpussmaße vorgenommen wurde.

Die neue schadstoffarme Ortrand Geräteserie verfügt über eine überarbeitete Verbrennungstechnik und erfüllt somit die aktuellen Emmissionsgrenzwerte der novellierten BlmschV Stufe 2.

Der Ortrand Einsatz E 3020.6 1 ist nur für den Brennstoff Braunkohlebrikettes geprüft worden.

Er ist für die Mehrfachbelegung des Schornsteins geeignet, verfügt über oberen Rohrstutzen (Durchmesser 160 mm), Sichtfenster mit Fülltür an der Vorderseite und hat eine geteilte, schwarz lackierte Frontplatte.

Um Ihren neuen Heizeinsatz leichter zu montieren befinden sich hinten am Boden 2 Transportrollen. Mit diesen können Sie den Heizeinsatz leichter in den Kachelofen einschieben.

Im Lieferumfang ist die Ausmauerung / Schamotte dabei. Diese wird lose geliefert und muss mit Ausbaumörtel eingesetzt werden.

Nennwärmeleistung bei Verwendung eines metallischen Heizgaszuges 8,5 kW
geprüft nach DIN EN 13229

Schamotte Einbauservice:

Alternativ können Sie sich die beiligende Schamotte von unseren Experten fachgerecht einbauen lassen. Siehe Zubehör rechts.
Der Kachelofeneinsatz wird dann fix und fertig ausgemauert zu Ihnen auf einer Palette angeliefert.

Maße des Ortrand Kachelofeneinsatzes:

Höhe mit Abgasstutzen 750 mm
Breite einschl. Rippen/Korpus vorne 424 mm
Tiefe ab Frontplatte/Einbaurahmen 443  mm
Tiefe 542 mm
Abgasstutzen-Ø mm 160
Abstand Frontplatte bis Heizgasstutzenmitte (oben) 231 mm
Blendrahmenhöhe 795  mm
Blendrahmenbreite 480  mm
Heiztür Lichtmaß (Breite x Höhe) 250×210  mm

Daten für die Schornsteinberechnung nach DIN EN 13384:

Abgasmassenstrom 7,5 g/s
Abgastemperatur am Abgasstutzen 570 °C
Abgastemperatur nach Nachheizfläche 190 °C
Mindestförderdruck 12 Pa
Verbrennungsluftbedarf bei Nennwärmeleistung 30 m³/h
Erforderlicher Querschnitt: Umluftquerschnitt 1200 cm²
Erforderlicher Querschnitt: Zuluftquerschnitt 1200 cm²
